Odeslat Navod - fiesta mk7 facelift - original loketni operka

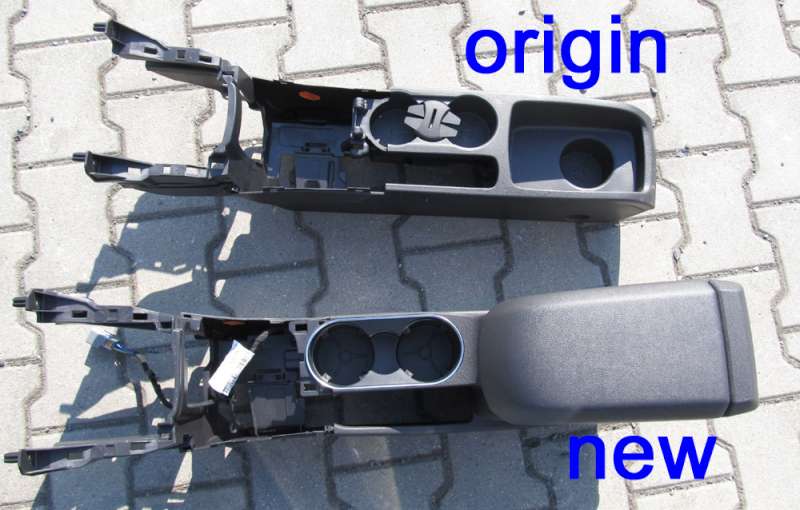

Potrebne soucasti:
1. telo loketni operky
2. drzak USB/AUX
konzola na uchyceni, plasty k noham i zakladna kolem radicky zustava stejne
Příloha:
ffi7_FL_loketka_dily.jpg [ 110.74 KB | Zobrazeno 326 krát ]


Postup:

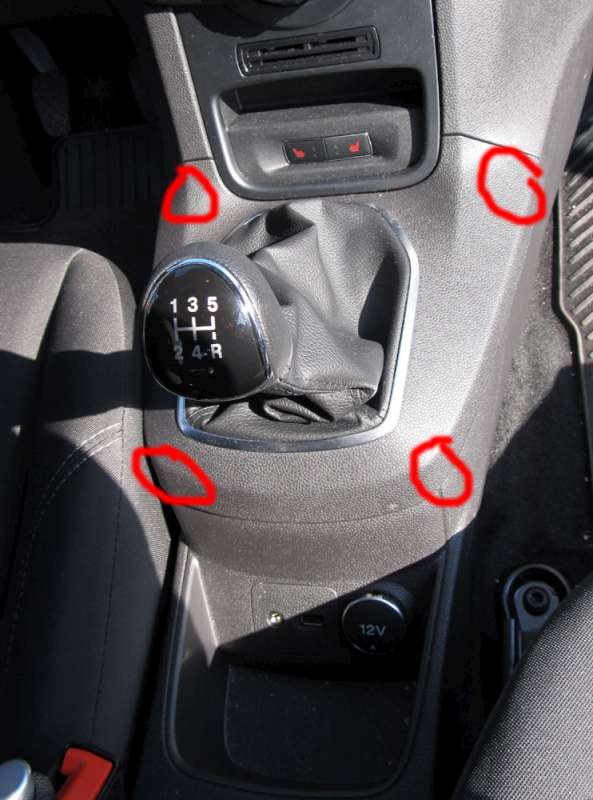

1. silou nadzvedneme zakladnu kolem radicky (smerem nahoru, naznaceny mista uchytu)
Příloha:
ffi7_FL_loketka_krok01.jpg [ 281.07 KB | Zobrazeno 320 krát ]

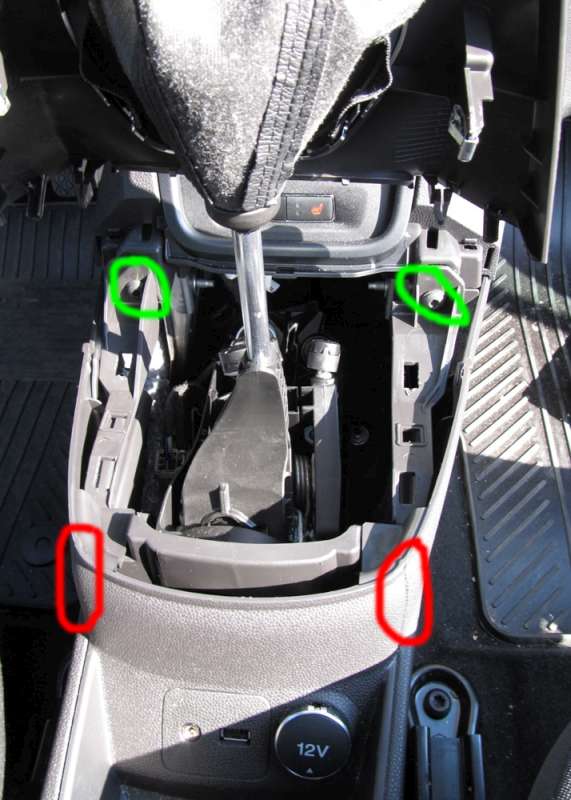

2. silou nadzvedneme drzak USB/AUX (smerem nahoru, naznaceny mista uchytu) a vysroubujeme dva torxy
Příloha:
ffi7_FL_loketka_krok02.jpg [ 282.14 KB | Zobrazeno 315 krát ]

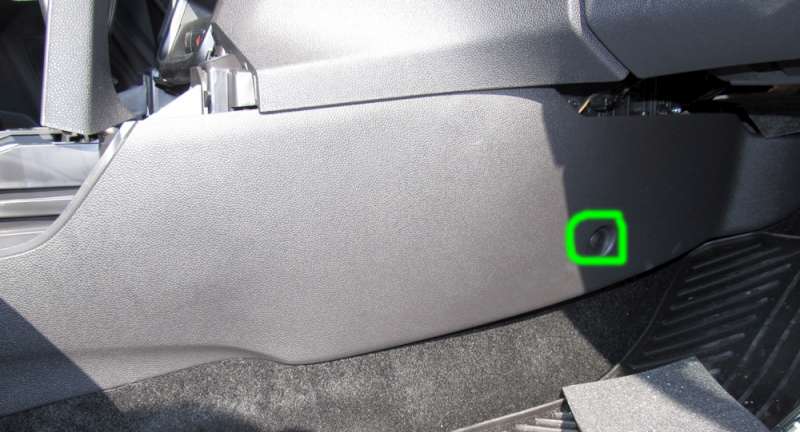

3. vysroubujeme sroub drzici plast v nohach (i na druhe strane) a odendame ho
Příloha:
ffi7_FL_loketka_krok03.jpg [ 243.94 KB | Zobrazeno 314 krát ]


4. vysroubujeme sroub drzici stredovou cast puvodniho tunelu (i na druhe strane)
Příloha:
ffi7_FL_loketka_krok04.jpg [ 249.82 KB | Zobrazeno 319 krát ]


5. vysroubujeme sroub drzici zadni cast puvodniho tunelu (i na druhe strane)
Příloha:
ffi7_FL_loketka_krok05.jpg [ 177.26 KB | Zobrazeno 312 krát ]


6. zatahneme rucni brzdu a nadzvedneme stredovy tunel; pod tunelem je jednotka airbagu, dozadu vedou draty pro konektor u rucky, uprostred jsou konektory USB/AUX/zasuvka a zlute je oznacen konektor (predpriprava!) pro osvetleni drzaku napoju v loketce a pro zasuvku pro cestujici na zadnim sedadle
Příloha:
ffi7_FL_loketka_krok06.jpg [ 226.94 KB | Zobrazeno 291 krát ]


7. vratime vse zpet (misto puvodniho tunelu dame ten s loketkou) v obracenem poradi; nezapomeneme zapojit konektor z predesle fotky

vysledek: download/file.php?id=146687&mode=view

_________________
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.


23.03.2015 21:49
Profil
Admin
Admin
Uživatelský avatar

Registrován: 30.05.2010 16:33
Příspěvky: 14481
Bydliště: exit 82 na D0
Odeslat Re: Navod - fiesta mk7 facelift - original loketni operka
par srovnani:

- loketka je hluboka az k podlaze vozu
Příloha:
ffi7_FL_loketka_srovnani1.jpg [ 280.57 KB | Zobrazeno 404 krát ]

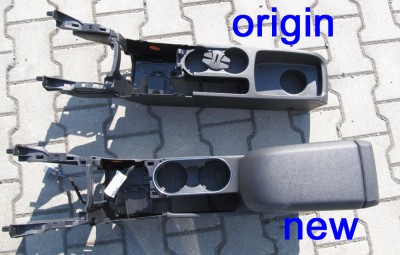

- puvodne jsem myslel, ze tyto dily jsou stejne ... mylil jsem se
Příloha:
ffi7_FL_loketka_srovnani2.jpg [ 363.99 KB | Zobrazeno 383 krát ]

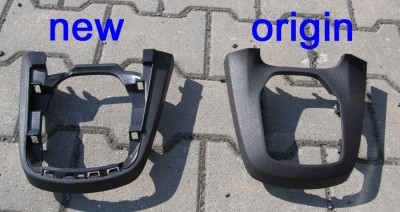

- vozy s loketkou maji jiny tvar dekoru nez bez loketky ... nastesti jsou tyto dily z pohledu montaze loketky zamenitelne
Příloha:
ffi7_FL_loketka_srovnani3.jpg [ 273.21 KB | Zobrazeno 291 krát ]



rucku neni nutno menit - i obycejna do tunelu s loketkou pasuje

_________________
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.


23.03.2015 21:49
Profil
Admin
Admin
Uživatelský avatar

Registrován: 30.05.2010 16:33
Příspěvky: 14481
Bydliště: exit 82 na D0
Odeslat Re: Navod - fiesta mk7 facelift - original loketni operka
osvetleni v loketce nefunguje, dokud se nezmeni parametr v BCMi ... pak se objevi v menu radia polozka, zda ma svitit ci nikoli (provazane i s osvetlenim pred spolujezdcem a uloznych prostor v prednich dverich)
