Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 19.04.2018 18:58

Ještě dotaz propojit piny 1 a 26 znamena precvaknout dráty a spojit na prasáka, nebo vedení ponechat a propojit mezi sebou třeba zařezávací spojkou?
Oba draty jsou zelené s červeným pruhem
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1197
Registrován: 29.01.2011 19:05
Bydliště: Trenčín, SR

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ScorpionSX » 19.04.2018 20:27

Tak to tam máš už teraz ten správny prepoj, takže ho nechaj tak ako je :wink:
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
tox232
Nováček
Nováček
Příspěvky: 98
Registrován: 22.05.2010 10:36
Bydliště: Chomutov
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 19.04.2018 20:55

Tak stále nic. V elmconfig položka autolamp povolena byla. Piny 1a26 ze kterých vedou zelenočervené dráty jsem nejdřív propojil mezi sebou a nic po nastartování svetla v pozici 0 nesvítí jinak vše jak má až na pozici Auto tam po zakrytí senzoru svítí jen předek.Odstranil jsem propoj pinů a furt stejné.Pak jsem doplnil pojistky F110 F113 znovu propojil piny 1a26 ,pořád to samé bez propoje furt nastejno.

Pokud chápu dobře princip měl bych nastartovat světla by se měla rozvitit vepředu s přibívající tmou by se měl rozvitit i zadek

Tak už nevím co dělám špatně.
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
tox232
Nováček
Nováček
Příspěvky: 98
Registrován: 22.05.2010 10:36
Bydliště: Chomutov
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 19.04.2018 23:22

ještě dotaz nemá bejt v elmconfig zapnuto i položka HID Lamps+DTRL ?
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 16419
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 20.04.2018 07:04

a mas GEM s oznacenim Dx? tj. mas piny osazenou patici na rele R15 a pojistku F135?

pokud ano, tak potrebujes propoj ve velkem zelenem konektoru (pokud je osazen pin 1, tak tam propoj je), das rele R15 a pojistku F135 (pojistku zkontroluj, zda neni odpalena) ... parametry GEMu nemenis

das ovladac svetel do polohy AUTO a otocis klicena do polohy II a hlavni svetla musi svitit - pokud ne, tak jsi nedodrzel predesle radky
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
tox232
Nováček
Nováček
Příspěvky: 98
Registrován: 22.05.2010 10:36
Bydliště: Chomutov
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 20.04.2018 08:28

Mám Gem označený DB kupován od člena zdejšího fora. Relé i pojistka jsou osazeny na zeleném konektoru C96 z pinu 1 a 26 vede zelený drát s červeným pruhem. Když mám klíče v poloze II a zapnu Auto ano svítí předek zadek ne.Když zakreji sensor na čelním skle zadek stále nesvítí, když přepnu na normální svícení svítí vše jak má.
Jestli to takhle má fungovat tak to je mi k prdu. Myslel jsem že funkce bude následná: sednu do auta světla v pozici 0 nastartuji a rosvítí se přední světla, pokud přepnu nebo budu mít stále zapnutou pozici AUTO při dostatku světla bude svítit jen předek a při setmění nebo vjetí do tunelu se rosvítí zadek. Funkce mezi 0 a AUTO budou zachovány
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 16419
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 20.04.2018 08:31

v poloze AUTO po zakryti senzoru se rozsviti i zadek, staci chvili pockat (zakryva se cidlo na skle, nikoli cidlo slunce na palubce)
v 0 Ti to svitit nebude, protoze mas na ovladaci svetel polohu AUTO, ktera by pri sviceni v 0 posilala napeti i na jednotku PCM a nesel by chcipnout motor
------------------
do ted jsi psal, ze to v poloze AUTO nesviti ... takze priste bud presnejsi v popisu stavu
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
Jemar
Pokročilý
Pokročilý
Příspěvky: 1340
Registrován: 02.02.2008 04:18
Bydliště: čáslavsko

Re: Světla pro denní svícení info na 1. strane

Příspěvek od Jemar » 20.04.2018 09:42

Denní svícení funguje jen v poloze AUTO. Při prvním startu za dne nastartuješ (bohužel světla svítí už při startu) a rozsvítí se ti vše. Senzor vyhodnotí že je světlo a rozsvítí jen předek (během dalšího startu zůstává předešlé nastavení, tj. pokud při minulé jízdě svítil jen předek, po dalším startu se opět rozsvítí jen předek). Pokud máš xenony, sjedou do nejnižší polohy a automatická nivelace nefunguje. Podsvětlení el. ovladačů nesvítí, palubka a rádio svítí vyšší intenzitou. Pokud světelný senzor zaznamená úbytek světla, rozsvítí zadní světla a osvětlení RZ. V interiéru se rozsvítí podsvětlení ovladačů, budíky a rádio se ztlumí. Xenony vyjedou do "pracovní" polohy a autonivelace je bude řídit. Vypneš motor, všechna vnější světla zhasnou. Světelný senzor je navržený tak, aby zbytečně s osvětlením neblikal, tzn. v delším tunelu fungovat bude, v podjezdu pod silnicí nebude. Čím větší je přechod tmy a světla, tím má relativně rychlejší reakci (ani potom ale nefunguje okamžitě). Pokud máš zapnuté denní svícení a svítí jen přední světla, nefungují dálková světla, jen světelná houkačka. V poloze AUTO také nejdou zapnout mlhovky.
Snad jsem to napsal vše a někde se nesekl.... :D

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1197
Registrován: 29.01.2011 19:05
Bydliště: Trenčín, SR

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ScorpionSX » 20.04.2018 12:21

Jemar to zhrnul správne.

Ešte k tomu dodám, pri použití externého DRL svietenia (napr. rôzne pásiky, kombo DRL/hmlovka a pod.), pri "zhasínacom" procese ostanú svietiť parkovacie svetlá (tj. malé v rohu svetla) asi 20 sekúnd, kým zhasnú a dajú tak pokyn DRL svetlám aby sa zapli. Čiže ideš asi pol minútky prakticky "proti predpisom" kedy nesvietiš ani stretávacími ani DRL svetlami, iba parkovačkami (spolu so zadkom a interiérom).
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
tox232
Nováček
Nováček
Příspěvky: 98
Registrován: 22.05.2010 10:36
Bydliště: Chomutov
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 20.04.2018 14:22

Mé dnešní poznatky. Podotýkám mám variantu Trend s dešťovím senzorem funkce AUTO na spínači světel, manuální klima, 2 okna v el. Mám dodělaný obvodový alarm na klakson.
Zkontrolovány všechny pojistky na gemu,zkontrolovány položky zaškrtnutí přes elm v gemu.
Zkouška funkčnosti
Přepínač do polohy AUTO,klíčky poloha I a II nic se neděje po nastartování se rozsvítí přední světla zadek nic. Po zakrytí senzoru se nic nemění tzn. zadní světla se nerozsvítí (senzor byl zakryt několik minut). Dálková světla jdou normálně zapnout.Polohy přepínače světel I a II vše svítí normálně.
Je mi divný že to nefunguje že by špatnej Gem. Nebo nemůžou bejt na vině Led žárovka v osvětlení interiéru a osvětlení nohou?

Přehodil jsem Gem můj původní CG a vše funguje normálně poloha AUTO po zakrytí senzoru se rozsvítí předek i zadek.

Po přečtení popisu od Jemar jsem se rozhodl že to vlastně ani takhle nechci. Nějak jsem měl za to že to bude fungovat když nastartuji auto přepínač bude v poloze 0 tak se rozsvítí předek. No nic
musím se teď pověnovat tý nefunkční signalizaci zapnutí pásů co jsem si zkušebně vypnul ale už mi nejde zapnout.

Všem děkuji za snahu pomoci poradit a navést správným směrem.
Děkuji
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
ScorpionSX
Pokročilý
Pokročilý
Příspěvky: 1197
Registrován: 29.01.2011 19:05
Bydliště: Trenčín, SR

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ScorpionSX » 20.04.2018 15:02

Vyzerá to byť podla tvojho popisu na zlý GEM...alebo zle nakonfigurovaný pri prehodení za pôvodný...

Inak...je to samozrejme na každého volbe, ale toto riešenie ala Ford je práve celkom dobré, keď vezmem do úvahy, že máš funkčný svetelný senzor, všetky polohy na vypínači aktívne a máš stále možnosť mať vypnuté svetlá kompletne...čo sa môže tiež niekedy hodiť...a prakticky to môžeš nastaviť na AUTO a zabudnúť že máš vôbec nejaký vypínač na svetlá :wink:
Obrázek Roman_Ko211
Ford Focus MK2 2005 1.8TDCi - GALLERY

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 16419
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 20.04.2018 15:41

tox232 píše:Mám Gem označený DB kupován od člena zdejšího fora.
verze DB je socialni vybava, ktera nepodporuje destovy/svetelny senzor ... schvalne se koukni na konektor pro cernou kostku, kolik Ti tam chybi nozu
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.

Uživatelský avatar
tox232
Nováček
Nováček
Příspěvky: 98
Registrován: 22.05.2010 10:36
Bydliště: Chomutov
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 20.04.2018 17:04

Zdravím

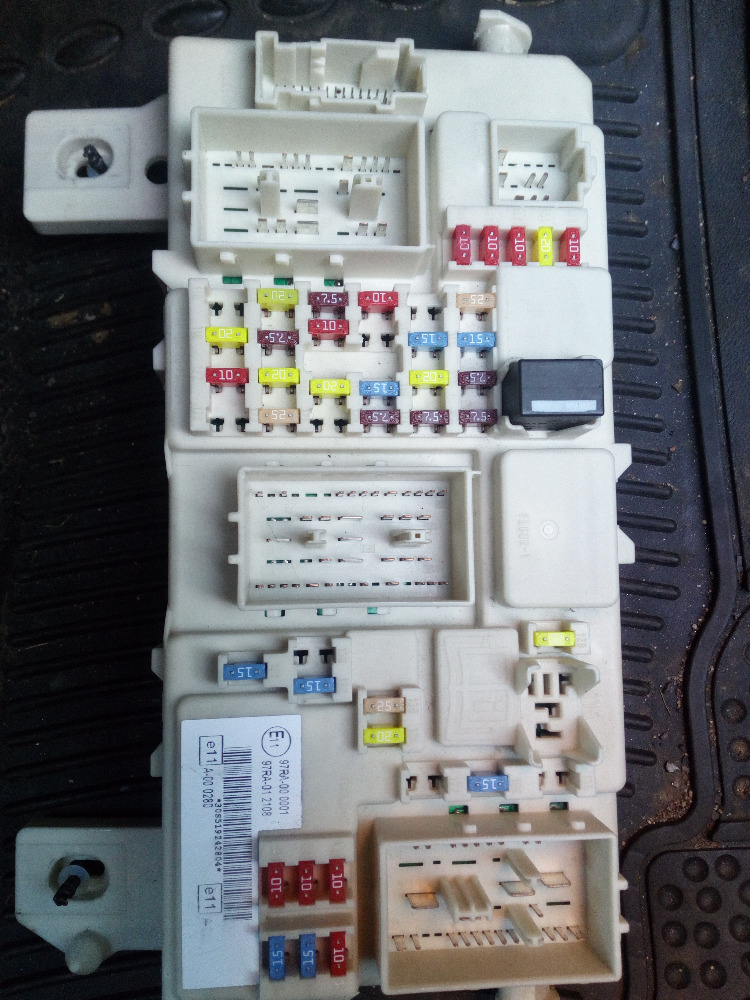

můj původní Gem CG
Gem CG původní
Gem CG původní
noví Gem DB
Gem DB
Gem DB
původní CG má ještě méně pinu na černém konektoru, ale je tam i rozdíl v umístění.
Takže DB nemá podporu senzorů, jaký typ Gemu by jste doporučily.
Po tomto zjištění mne možnost dodělání denního svícení neopustila :cooler:
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
tox232
Nováček
Nováček
Příspěvky: 98
Registrován: 22.05.2010 10:36
Bydliště: Chomutov
Kontaktovat uživatele:

Re: Světla pro denní svícení info na 1. strane

Příspěvek od tox232 » 07.06.2018 05:56

Zdravím
Jaké označení gemu by jste mi doporučili hledat. V tabulkach je vždy Cx nebo Dx proto jsem sehnal DB ale ten mi nefunguje s automatickým svícením. Jaký tedy shánět? Děkuji
Ford Focus II FL 1.6L 16V 74kW 03/11

Uživatelský avatar
ZaQik
Admin
Admin
Příspěvky: 16419
Registrován: 30.05.2010 17:33
Bydliště: exit 82 na D0

Re: Světla pro denní svícení info na 1. strane

Příspěvek od ZaQik » 07.06.2018 06:32

DE
CC pokud mas denni sviceni exterma LEDkama
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
