Elektricke sklapeni zrcatek
- jenikHK
- Moderátor
- Příspěvky: 3002
- Registrován: 10.03.2008 14:30
- Bydliště: Praha
Re: Elektricke sklapeni zrcatek
Ještě prosím dotaz, nez začnu rozebírat dveře .
Konektor (samec) dveřní kabelaze ma osazeno 8 pinu. Konektor stavajiciho zrcatka (samice) ma osazeno 7 pinu, protože nema sklapeni.
Takze se ptam: Setkal jste se někdo s tim, ze by byl v konektoru osazeny pin a nebyl k němu privedeny vodič? Podle me to je blbost. Piny se nakrimpuji a posleze nacvakaji do konektoru.
Sice přání je otcem myšlenky, ale tak me napadá, ze když je v konektoru dverni kabelaze všech 8 pinu, bude tam nejspíš i 8 vodicu a tak by mohla byt cela akce se zrcatkama jednodušší
Konektor (samec) dveřní kabelaze ma osazeno 8 pinu. Konektor stavajiciho zrcatka (samice) ma osazeno 7 pinu, protože nema sklapeni.
Takze se ptam: Setkal jste se někdo s tim, ze by byl v konektoru osazeny pin a nebyl k němu privedeny vodič? Podle me to je blbost. Piny se nakrimpuji a posleze nacvakaji do konektoru.
Sice přání je otcem myšlenky, ale tak me napadá, ze když je v konektoru dverni kabelaze všech 8 pinu, bude tam nejspíš i 8 vodicu a tak by mohla byt cela akce se zrcatkama jednodušší
Ford C-Max 1.8i 16V, 2010, Titanium
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
- jirkaj
- Člen klubu
- Příspěvky: 855
- Registrován: 28.04.2013 20:47
- Bydliště: Vsetín
Re: Elektricke sklapeni zrcatek
Pin bez drátu jsem ještě neviděl. Jedině, že by ho někdo ustřihl
Naposledy upravil(a) jirkaj dne 08.10.2018 10:09, celkem upraveno 1 x.
- jenikHK
- Moderátor
- Příspěvky: 3002
- Registrován: 10.03.2008 14:30
- Bydliště: Praha
Re: Elektricke sklapeni zrcatek
Pomalu se tím tady prokousávám - mezi FL pravé zrcátko z GB je doma, konektory přišly ze Zlína a piny taky z GB.
Zatím ve chvilkách provádím teoretickou přípravu

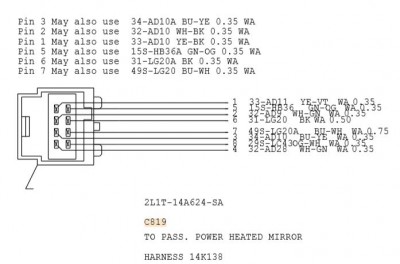

Zbytečně jsem se do toho zamotal tím, že jsem vejral na konektor ve dveřích spolujezdce, kde jsem totiž vykoukal konektor C819 (dveře řidiče mají C806) a proto tam taky jsou jiný barvy kabliků - a to už sedí s fotkou, co jsem hodil výše:
1 - YE-BK
2 - WH-BK
3 - BU-YE
4 - WH-GN
5 - GN-OG
6 - BK
7 - BU-WH
8 - OG-WH
Takže mám tu papír jak a kam přepojit piny z 10-pin konektoru na 8-pin, jakmile to úspěšně přehodím a vyzkouším, dám vědět.
Ještě ale musím sundat ten tapec dvěři řidiče, abych se rozkoukal tam.
Zatím ve chvilkách provádím teoretickou přípravu
Zbytečně jsem se do toho zamotal tím, že jsem vejral na konektor ve dveřích spolujezdce, kde jsem totiž vykoukal konektor C819 (dveře řidiče mají C806) a proto tam taky jsou jiný barvy kabliků - a to už sedí s fotkou, co jsem hodil výše:
1 - YE-BK
2 - WH-BK
3 - BU-YE
4 - WH-GN
5 - GN-OG
6 - BK
7 - BU-WH
8 - OG-WH
Takže mám tu papír jak a kam přepojit piny z 10-pin konektoru na 8-pin, jakmile to úspěšně přehodím a vyzkouším, dám vědět.
Ještě ale musím sundat ten tapec dvěři řidiče, abych se rozkoukal tam.
Ford C-Max 1.8i 16V, 2010, Titanium
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
- jenikHK
- Moderátor
- Příspěvky: 3002
- Registrován: 10.03.2008 14:30
- Bydliště: Praha
Re: Elektricke sklapeni zrcatek

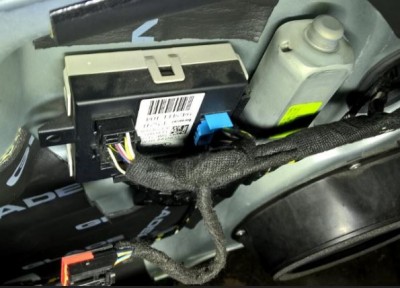

Houstone - mame problém - ve svazku dveří u řidiče chybí konektor pro tlačítko sklapeni.
Jelikož máme ale modelovy rok 2010, tak tam ani byt nemůže, protože ty maji tlačítko sklopeni integrovano do krize sklapeni zrcatek.
Viz http://www.ford-focus.cz/forum/download ... &mode=view dole.
A co ted? Sehnat cely ovladač stahovani a zrcatek? Nebo se lisi od sebe jen potiskem a bude fungovat stávající? A nebo dobastlit tlačítko ke klicce s konektorem ke stávající kabelazi?
Jelikož máme ale modelovy rok 2010, tak tam ani byt nemůže, protože ty maji tlačítko sklopeni integrovano do krize sklapeni zrcatek.
Viz http://www.ford-focus.cz/forum/download ... &mode=view dole.
A co ted? Sehnat cely ovladač stahovani a zrcatek? Nebo se lisi od sebe jen potiskem a bude fungovat stávající? A nebo dobastlit tlačítko ke klicce s konektorem ke stávající kabelazi?
Naposledy upravil(a) jenikHK dne 08.10.2018 11:02, celkem upraveno 1 x.
Ford C-Max 1.8i 16V, 2010, Titanium
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
- ZaQik
- Admin
- Příspěvky: 23619
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Elektricke sklapeni zrcatek
krizovy ovladac zrcatek je uvnitr jiny, pokud nema ikonu na sklapeni zrcatek ... dodelani extra tlacitka Te tedy nemine
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
- jenikHK
- Moderátor
- Příspěvky: 3002
- Registrován: 10.03.2008 14:30
- Bydliště: Praha
Re: Elektricke sklapeni zrcatek
Děkuji za rychlou reakci

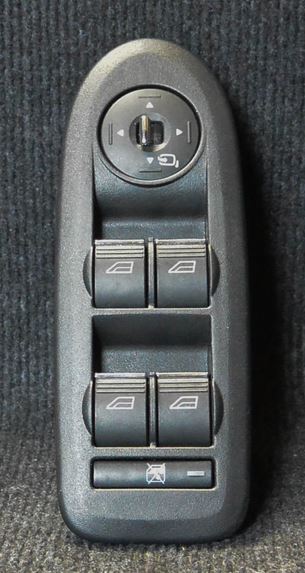

... Povedlo se mi meziti najit správný ovladač oken a zrcatek se sklapenim - 1694232, nebo 1683897 / 9M5T-14A132-AA s chrom proužky. kupodivu novy stoji cca 1/3 ceny ovladač bez sklapeni - tedy cca 1700,- beze slev, jetý na ebay tak za polovic. Davaly se hromadne na kugy, takze jich je vcelku dost.
To mi docela stoji za zvazeni, jestli si teda myslím správně, ze je to plug&play řešení - tj. pouze výměna ovladače a zrcatek. Samozrejme ze reseni s extra tlacitkem se mi zamlouva vic, uz jen kvuli prosvetleni.
A jestli dobre chapu zapojeni, tak vlastne tenhle ovladac se sklapenim na krizi by mel fungovat s jakymkoliv Mk2 focusem / C-maxem Mk1 / Kugou Mk1 s dvernimi moduly (ovladac a dverni modul komunikuje pres LIN-bus)
... Povedlo se mi meziti najit správný ovladač oken a zrcatek se sklapenim - 1694232, nebo 1683897 / 9M5T-14A132-AA s chrom proužky. kupodivu novy stoji cca 1/3 ceny ovladač bez sklapeni - tedy cca 1700,- beze slev, jetý na ebay tak za polovic. Davaly se hromadne na kugy, takze jich je vcelku dost.
To mi docela stoji za zvazeni, jestli si teda myslím správně, ze je to plug&play řešení - tj. pouze výměna ovladače a zrcatek. Samozrejme ze reseni s extra tlacitkem se mi zamlouva vic, uz jen kvuli prosvetleni.
A jestli dobre chapu zapojeni, tak vlastne tenhle ovladac se sklapenim na krizi by mel fungovat s jakymkoliv Mk2 focusem / C-maxem Mk1 / Kugou Mk1 s dvernimi moduly (ovladac a dverni modul komunikuje pres LIN-bus)
Ford C-Max 1.8i 16V, 2010, Titanium
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
- jenikHK
- Moderátor
- Příspěvky: 3002
- Registrován: 10.03.2008 14:30
- Bydliště: Praha
Re: Elektricke sklapeni zrcatek
Tak pri včerejšku zase posun, akorát směrem vzad :/. Az při primem porovnani zrcatek jsem si všimnul,ze zrcátka modelovy rok 2010 jsou větší, než pro předchozí rocniky.
Takže kuchani zrcatek me nemine . Doufám teda, ze aspoň motorky půjdou přehodit a někdo nevymyslel inovaci i v tomto směru.
Takže kuchani zrcatek me nemine . Doufám teda, ze aspoň motorky půjdou přehodit a někdo nevymyslel inovaci i v tomto směru.
Ford C-Max 1.8i 16V, 2010, Titanium
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
- jenikHK
- Moderátor
- Příspěvky: 3002
- Registrován: 10.03.2008 14:30
- Bydliště: Praha
Re: Elektricke sklapeni zrcatek
Už jsem se obávál, že to skončí naprostým fiaskem, jelikož mi PPL ztratilo balíček s ovládacími tlačítky stahování oken a zrcátek s intergovaným ovládáním sklápění zrcátek:

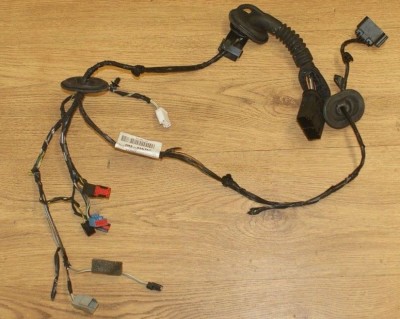

Tudíž jsem mohl kousek popojet. Posledlo se mi koupit celou dveřní kabeláž Čili komplet s patřičným konektorem (jen využitý pro vypínání objemového alarmu), takže jen rozplést, vycvakat piny (jeden teda nakrimpovat, shodou okolností jsou stejná, jako v konektoru zrcátka), nacvakat do konektrů v autě, esteticky omotat izolačkou...
Levé zrcátko jsem měl připravené, takže přehození dílem okamžení, byť výměna zrcátka bez demontáže tapecu je to trochu gynekologie, ale jde to.
Překonfiguruju dveřní moduly (přítomno el. sklápění zrcátek) a
Zkouška - HEUREKA - (levé zrcátko) funguje, krásně vrčí a mává.
Pravé zrcátko jsem bohužel, nic zlého netuše, koupil sice za dobrý peníz, ale je mi k ničemu, je menší.
Říkal jsem si, že není nic ztraceno, rozeberu původní levé zrcátko z mého auta, rozeberu nové menší pravé - srovnám, mrknu, jak je sklápění řešené a určitě půjde motorek sklápění přehodit.

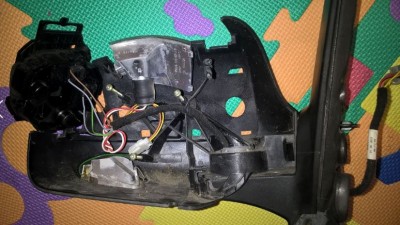

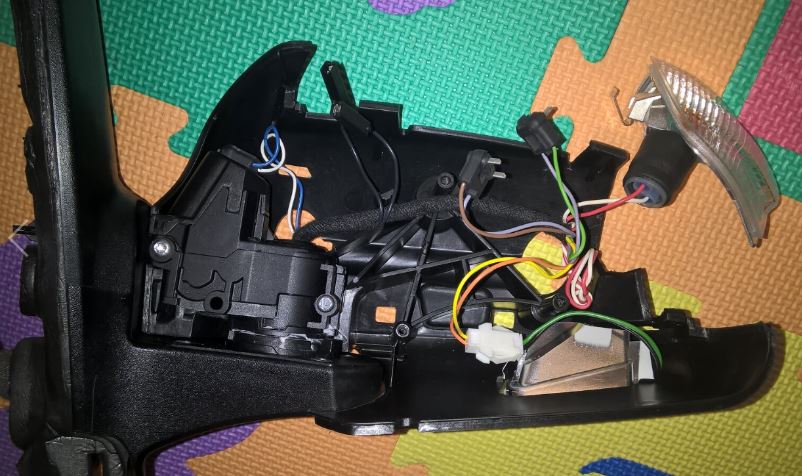

A ono houby! Tělo zrcátka je jinak řešené - u el. sklopných tvoří kloub vlastně motorek, u manuálně sklopných je kloub součástí těla zrcátka.

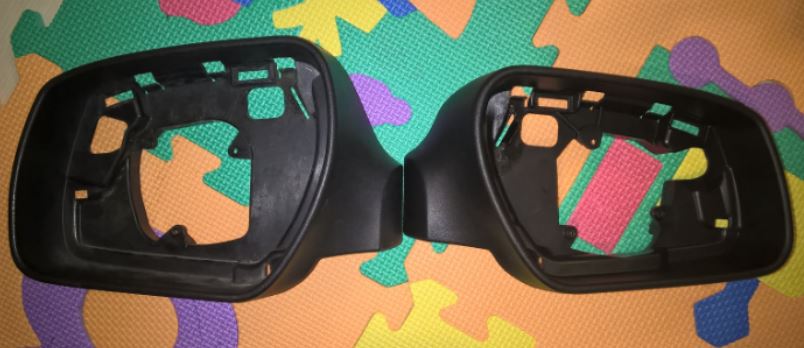

Zrcátka jsem si přinesl dom (viz fotky na dětských puzzlíkách ) a má svatá žena se mě jen nevinně dotázala, jestli jako odteď budu nosit po částech domů celý auto
Tak si říkám, že byla na dovolený, když jsem dodělával roletky do zadních tapeců
A aby těch špatných zpráv nebylo málo, tak jsem zjistil, že osvětlení v zrcátku je jeden celek, aby do něj nezatékalo - tudíž nejde vyměnit samostatně žárovku :-/ za LEDku.
Pak jsem ale narazil na extra tlačítko sklápění (osobně se mi líbí víc, než záslepka) za dobrý peníz a fungl novéTudíž jsem mohl kousek popojet. Posledlo se mi koupit celou dveřní kabeláž Čili komplet s patřičným konektorem (jen využitý pro vypínání objemového alarmu), takže jen rozplést, vycvakat piny (jeden teda nakrimpovat, shodou okolností jsou stejná, jako v konektoru zrcátka), nacvakat do konektrů v autě, esteticky omotat izolačkou...
Levé zrcátko jsem měl připravené, takže přehození dílem okamžení, byť výměna zrcátka bez demontáže tapecu je to trochu gynekologie, ale jde to.
Překonfiguruju dveřní moduly (přítomno el. sklápění zrcátek) a
Zkouška - HEUREKA - (levé zrcátko) funguje, krásně vrčí a mává.
Pravé zrcátko jsem bohužel, nic zlého netuše, koupil sice za dobrý peníz, ale je mi k ničemu, je menší.
Říkal jsem si, že není nic ztraceno, rozeberu původní levé zrcátko z mého auta, rozeberu nové menší pravé - srovnám, mrknu, jak je sklápění řešené a určitě půjde motorek sklápění přehodit.
A ono houby! Tělo zrcátka je jinak řešené - u el. sklopných tvoří kloub vlastně motorek, u manuálně sklopných je kloub součástí těla zrcátka.
Zrcátka jsem si přinesl dom (viz fotky na dětských puzzlíkách ) a má svatá žena se mě jen nevinně dotázala, jestli jako odteď budu nosit po částech domů celý auto
Tak si říkám, že byla na dovolený, když jsem dodělával roletky do zadních tapeců
A aby těch špatných zpráv nebylo málo, tak jsem zjistil, že osvětlení v zrcátku je jeden celek, aby do něj nezatékalo - tudíž nejde vyměnit samostatně žárovku :-/ za LEDku.
Ford C-Max 1.8i 16V, 2010, Titanium
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
Byl: Ford Focus 1.8 TDdi kombi, 1999, ghia
Byl: Ford Sierra 2.0i DOHC kombi, 1989, LX
- gecko-x
- Pokročilý
- Příspěvky: 672
- Registrován: 08.04.2015 00:38
- Bydliště: Holešov
Re: Elektricke sklapeni zrcatek
Možná to tu úplně nepatří.
Ale...
Mohl by mě někdo úplně blbuvzdorně vypsat, co kam zapojit?
Mám dveřní moduly z pofl (2010) ovládání na 4 okna a zrcátka předfl. Plán mám takový. Ustřihnu z dveří pofl konektor a naletuju konektor z předfl.
Který drát kam napojit, PROSÍM a ktery zaizolovat. Nemam podsvit, blinkr ani zklapeni. Jen pohyb zrcatka.
Jirkaj mě při včerejší aktivaci dveřních modulů nakousl, že snad by měly mít výhřev všechny....
Ale...
Mohl by mě někdo úplně blbuvzdorně vypsat, co kam zapojit?
Mám dveřní moduly z pofl (2010) ovládání na 4 okna a zrcátka předfl. Plán mám takový. Ustřihnu z dveří pofl konektor a naletuju konektor z předfl.
Který drát kam napojit, PROSÍM a ktery zaizolovat. Nemam podsvit, blinkr ani zklapeni. Jen pohyb zrcatka.
Jirkaj mě při včerejší aktivaci dveřních modulů nakousl, že snad by měly mít výhřev všechny....
FoFo II 1,6 16V 74kW rv 2007 byl
FoFo II 2,0i 107kW rv 2009
Ford C-max 1,6 ti-vct 77kW rv 2012
FoFo II 2,0i 107kW rv 2009
Ford C-max 1,6 ti-vct 77kW rv 2012
-
- Nováček
- Příspěvky: 5
- Registrován: 10.11.2020 22:05
Re: Elektricke sklapeni zrcatek
Dobrý den chtěl bych se optat mám ford focus 2009 mám elektrické zrcátka i elektrické sklápění ale chtěl bych nastavit automatické sklápění nebo dvojklikem
- ZaQik
- Admin
- Příspěvky: 23619
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Elektricke sklapeni zrcatek
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
-
- Nováček
- Příspěvky: 5
- Registrován: 10.11.2020 22:05
Re: Elektricke sklapeni zrcatek
I když mám ford focus 2009 ghia?
- jirkaj
- Člen klubu
- Příspěvky: 855
- Registrován: 28.04.2013 20:47
- Bydliště: Vsetín
Re: Elektricke sklapeni zrcatek
I tak
Ghia má akorát erbíky na oknech a "dřevěné" obložení kolem rádia. Možná ještě lampičku nad zadníma sedátkama.
Ghia má akorát erbíky na oknech a "dřevěné" obložení kolem rádia. Možná ještě lampičku nad zadníma sedátkama.
- Bomiňo
- Junior
- Příspěvky: 243
- Registrován: 03.05.2009 21:31
- Bydliště: Slovácko
Re: Elektricke sklapeni zrcatek
Včera při jízdě s půjčeným S-Maxem mk2 rv 07/2015 jsem zjistil divné chování ovládání zrcátek (jsou s pamětí pro 3 řidiče)..... joystick musím mačkat hrubou silou, někdy se stane, že když chci levé zrcátko natočit trochu k autu, tak místo toho se zvedá nahoru, podruhé to zas maká správně a tlačítka výběru zrcátka L nebo P, když chci vybrat ovládání levého, tak se místo toho úplně zaklopí k autu. Před rokem došlo k potkání se s protijedoucím autem zrcátkama, sklíčko prdlo, bylo vyměněno, ale zrcátka se většinou používají (nastavení zrcátek) jen vyvoláním z paměti co má nastaveno každý z řidičů, proto jsem na to přišel až já. Takže jestli je teda celý ovladač naprd, nebo to má ještě někde nějakou jednotku...?
Ford S-Max 07/2015, 1,5 EB, 118 kW , Titanium,červená Ruby
Ford Focus kombi 1,6 74kw Ghia, 07/2006, Tango red - prodáno
Ford Focus kombi 1,6 74kw Ghia, 07/2006, Tango red - prodáno
- ZaQik
- Admin
- Příspěvky: 23619
- Registrován: 30.05.2010 17:33
- Bydliště: exit 82 na D0
Re: Elektricke sklapeni zrcatek
nenateklo Ti do ovladace? ovladac posila signaly do dverni jednotky a ta pak hybe zrcatkem
Ford Focus mk3 combi 1.6 Ti-VCT, r.v.2018 + Ford Fiesta mk7 3D 1.25, r.v.2014
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
byl Ford Focus mk2 combi 1.6, r.v.2009 + Ford Fiesta mk6 1.4 TDCi r.v. 2004
Nejsem poradna, encyklopedie ani hotline spolecnosti Ford - ptejte se na foru, od toho je.
