Světla pro denní svícení info na 1. strane

[rh1980]

dik za rychlou odpoved, a blika ti to taky? nebo zase jenom me

[ZaQik]

jasne, ze blika (a nejen nam dvema) ... ale diodam to nevadi (na rozdil od zarovek)

[rh1980]

tak je necham blikat , diky za info

[Nepér]

To jsou ty "chytrý" krabičky...
Jedno blbý relé funguje líp.

[ZaQik]

rele mi to rozsviti, kdyz dam klic do polhy II ... a kdyz pak startuju (poloha III), tak LEDky blikaji (kolisani napeti)

[Nepér]

Aha, no já myslel takové to samovolné blikání od různých poklesů a vzestupů napětí při zapínání/vypínání různých spotřebičů, ze kterých je zmatená "inteligentní" jednotka pro rozsvícení denních světel pouze na základě napájecího napětí.

[Otomar]

Potřebuju zapojit "žlutý" vodič k dennímu svícení. Tedy ten, který dává signál pro vypnutí LEDek. Kam ho nejlépe zapojit? Zatím to mám vyvedené přímo k světlometu, že to napojím na konektor k přednímu světlometu. Máte někdo v hlavě, jakou barvu má vodič od parkovaček na tomto oválném konektoru?

Mám MK1 po FL.

EDIT:

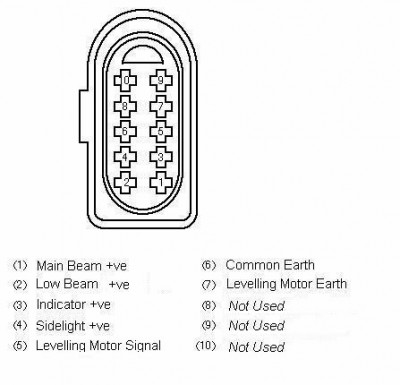

tak schéma konektru by mělo být tohle:

Takže snad pin 4. Můžete někdo potvrdit? Venku je moc zima na laborování

[Quickie]

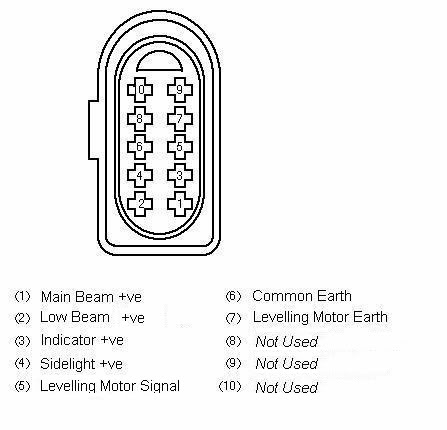

sice FF2 FL ale vyzerá to takisto
http://www.ford-focus.cz/forum/download ... &mode=view

[vitut]

Otomar: pin c. 4. Na levem svetle je to oranzovo-modry, na pravem svetle oranzovo-zeleny.

[Wolf78]

rele mi to rozsviti, kdyz dam klic do polhy II ... a kdyz pak startuju (poloha III), tak LEDky blikaji (kolisani napeti)

A jak to máš napojeno na napájení , přímo na baterce + a - ,nebo si bereš napájení odněkud jinud ??

[Otomar]

Diky, uz sem to zapojil a chtel sem dopsat barvu:-) Tak jenom potvrzuju, ze je to i v realu jak pise Vitut

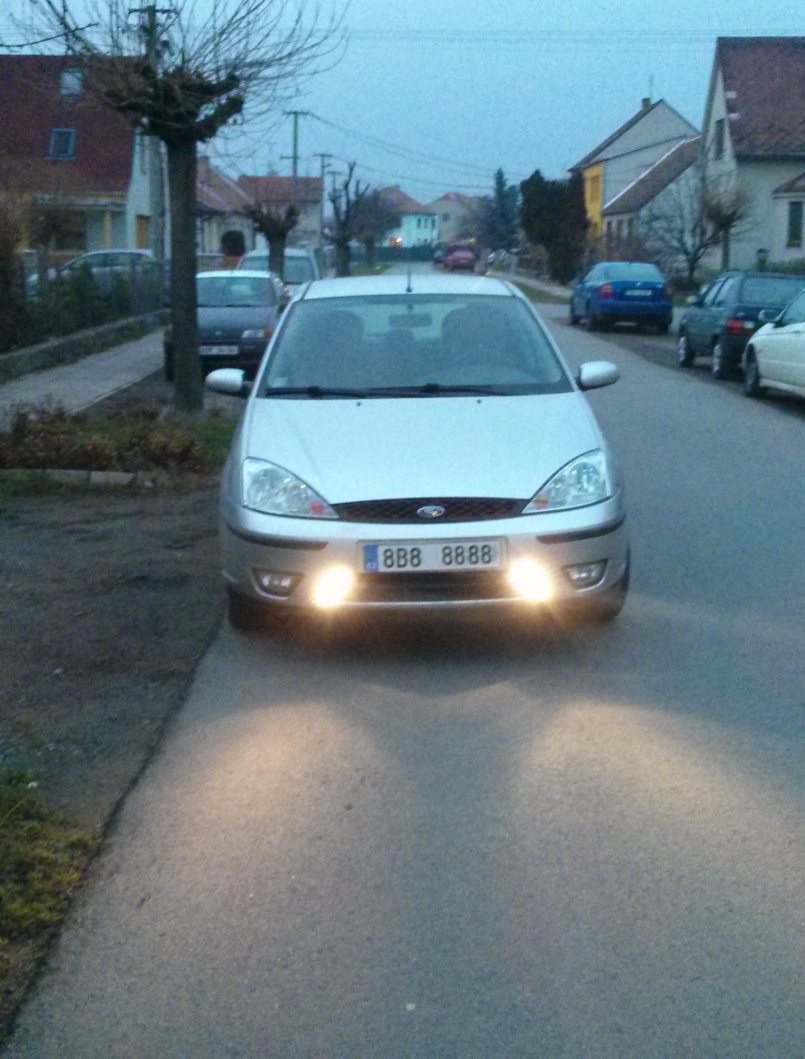

Po zapojení to vypadá takhle Jedno světlo má příkon 5W a byť tomu barva moc nenapovídá, jsou to led.

[tommula]

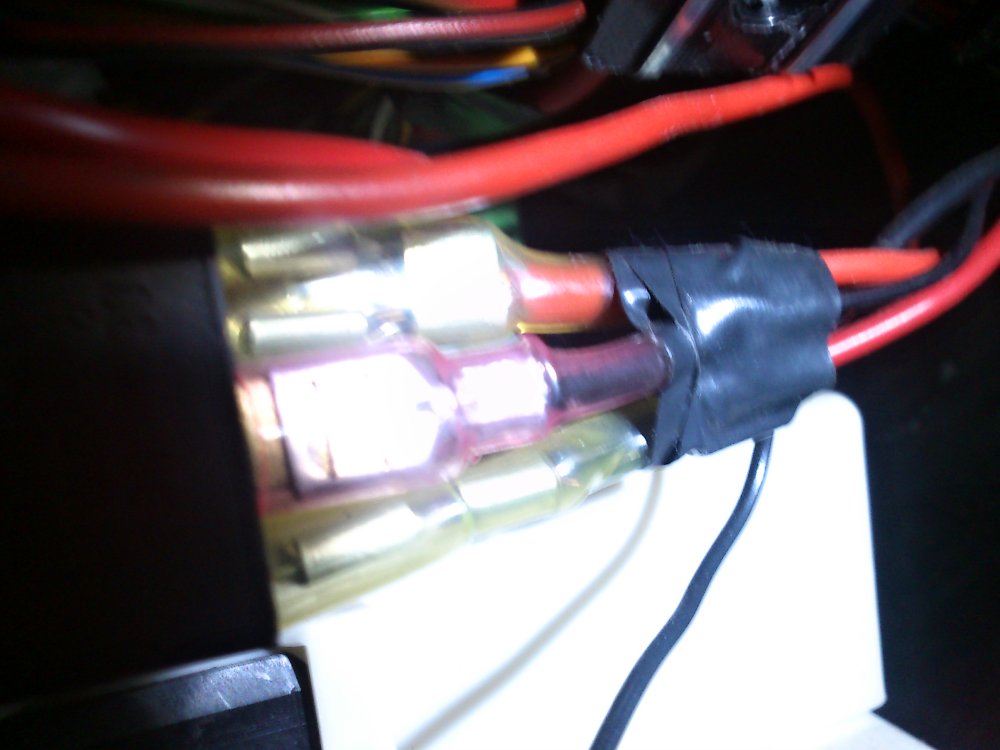

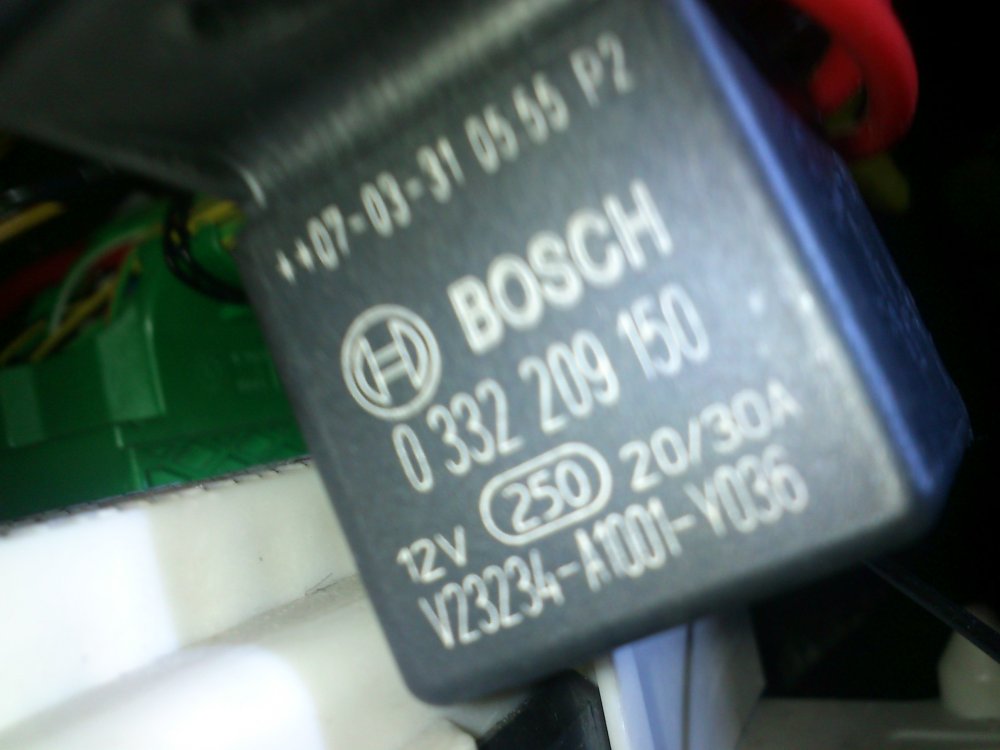

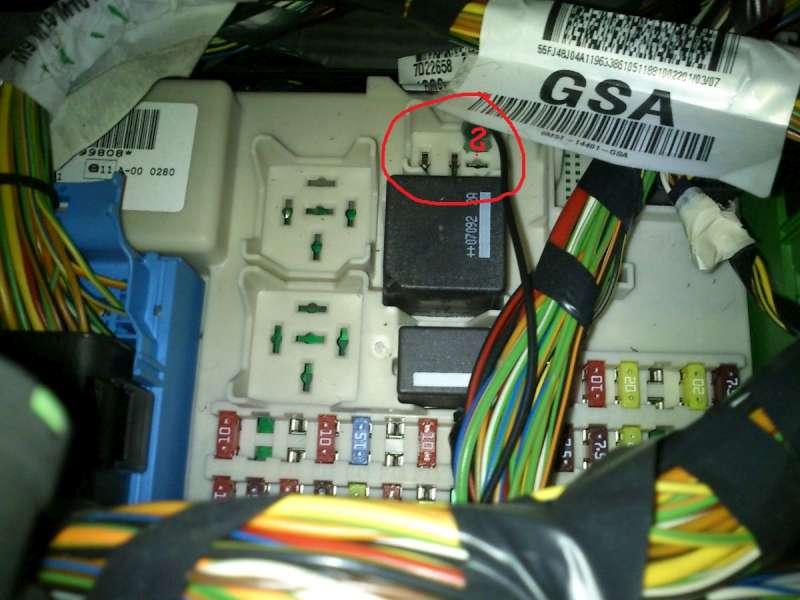

Panove, mam takovy dotaz. Koupil jsem od ZaQika rele, ze si zprovoznim automaticke rozinani svetel dle navodu na prvni strane. Ovsem po demontazi kasliku a prohlednuti GEMu jsem zjistil ze v patici pro rele R15 mám zapojený nějaký káblík, který vede do dalšího relé, z něhož pokračují další vodiče pod plastama někam ke spolujezdci - možná dál, nemám tucha Neví někdo co by to mohlo být? Případně zda nemá někdo schéma, z kterého bych zjistil co to je za pin a eventuelně bych ho přehodil do jiné patice neosazeného relé. Foki tipuje dle barvy ze to bude kostra , tak to dat jinam.
Ale kam když nevím co a jak
Nemám s fordem žádné zkušenosti ani hlubší znalosti této problematiky.

Viz fotky. Děkuji za postřehy.

[Nicco]

Z vyroby to nie je. Predosly majitel tam nieco pripojil? Budes musiet vysledovat, kam to vedie.

[ZaQik]

jestli to je vyvoj cislo 1, tak je to inverzni impuls pro denni sviceni ... nebo je to vyvod cislo 2 a pak je to +12V ... koukni se na to rele, co mas v ruce (napsano ze spodu) ... klidne to ale muzes nechat zapojene jak to je a jeste pres to dat rele svetel

neni tam nejake skryte tlacitko od alarmu? nebo neoriginalni alarm?

[tommula]

Tak podle vseho kdyz se divam na to relatko co od tebe mam tak je to 2jka - takze +12V.

O neoriginalnim alarmu nic nevim a ani o zadnem tlacitku nic nevim, ani mi Foki nic nerikal, takze asi ne
Je fakt ze na palubce blika asi kontrolka alarmu, ale to je standart ne? a ten domecek u celniho skla takova pucka pulkulata to asi taky nebude k tomu..navic se mi zda jak rikam, ze to jde nekam do zadu, alemoc sem to nezkoumal, nemam k tomu prostory:(

No dal bych to přes to, ale jak, nasilim tam nacpat oba konektory asi nepujde spiš by se mi libilo ho jen někde přehodit/přepichnout ale stejne by mě zajimalo co to může byt
